科湃電氣位于西安國家級高新技術產業開發區，作為研究與開發中心，公司擁有一支強有力的研發隊伍，公司與西安交通大學建立長期合作關系，專注于電能質量治理領域相關產品的研制和開發，并在該領域積累了豐富的經驗。穩定的性能和優良的技術支持服務團隊使我們的品牌被廣泛應用在國家電網、醫院、污水廠、電氣化鐵路、城市軌道交通、機場、港口、石油、石化、冶金、煤礦、汽車、造船、化工、紡織、通信、商業樓宇等多個行業，并配套于開關成套廠、總包方,取得了卓越的成果。

科湃電能質量產品團隊，具備豐富的電能質量問題相關經驗與完善的技術支撐體系，進行系統電能質量檢測、輸出現場問題分析、給出解決方案，供應專業的設備，提供完善的售后服務體系，產品涵蓋有源電力濾波器（APF）、靜止無功發生器（SVG）、諧波保護器（HPF）、混合型無功補償控制器（SVGC）、電能質量綜合治理裝置（UBC），以可靠、安全、經濟、高效、便捷的維度出發，為客戶提供一站式電能質量問題解決服務，以最合理的方式解決客戶電能質量問題與隱患。

公司產品已通過國家電控配電設備質量監督檢驗中心的型式試驗。

為用戶提供穩定、高效的高品質產品與服務是公司永恒的宗旨。

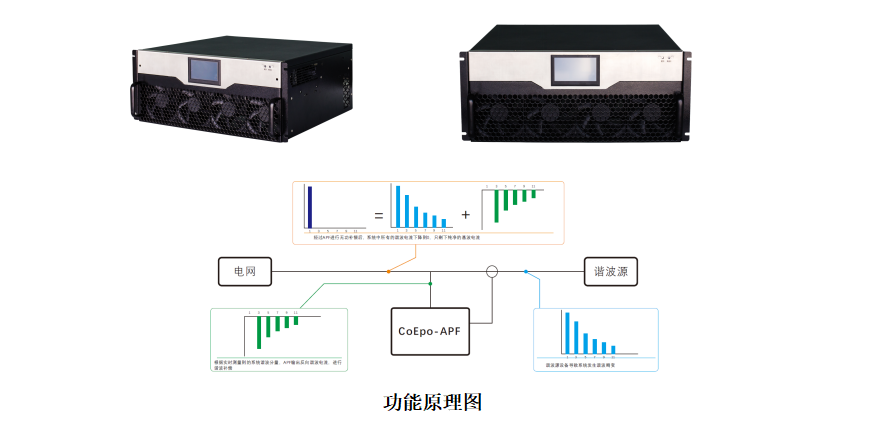

CoEpo APF有源電力濾波器原理介紹

?諧波電流濾除原理

CoEpo APF通過外部系統電流互感器實時采集電流信號，控制器分離出其中的諧波電流部分， IGBT功率變換器產生與系統中的諧波大小相等相位相反的補償電流，實現濾除系統諧波電流的功能。

CoEpo APF輸出補償電流根據系統電流的諧波量變化而動態變化。另外，CoEpo APF有先進的限流功能，當系統的需補償?shù)闹C波量大于CoEpo APF容量時，CoEpo APF可以限制在100%額定容量輸出，不會發生過載。

?無功補償原理

用戶可以通過參數設置使CoEpo APF在濾除諧波的同時進行無功補償。

CoEpo APF通過外部系統電流互感器實時采集電流信號，控制器分離出其中的無功電流部分， IGBT功率變換器產生與系統中的無功電流大小相等相位相反的補償電流，實現無功補償?shù)墓δ堋?/span>

補償目標功率因數可以通過用戶界面設定，CoEpo APF不會出現過補或者欠補，并且補償電流平滑，不會對負載和電網產生涌流沖擊。

技術性能

1.有源濾波器自身的高頻載波不會回饋到電網，對其它系統設備沒有干擾。

2.有源濾波器為模塊化設計，實現多臺直接并聯運行的平滑擴容。多臺有源濾波器裝置并聯時，所有有源濾波器裝置共用一套電流互感器。

3.有源濾波器柜體可選配外面板上使用7寸觸摸屏控制器。

4.有源電力濾波器模塊功率密度高，100A有源電力濾波器模塊高度≤190mm。

5.多模塊柜內并聯運行時，具有智能啟動和休眠功能，根據負載率的大小，自動喚醒或休眠模塊單元，當模塊僅有部分投入運行時，系統根據設定的時間參數，控制模塊定期的輪換投入、輪換休眠。確保了每個模塊都工作在最佳的工作狀態、提高整個設備的使用壽命和溫度特性。

6.有源濾波器具備報警功能和故障保護自動退出功能。

裝置內部應能實現IGBT自動限流功能，保證濾波器自動限制在100%額定容量輸出，而不會發生濾波器過載運行。

過壓保護：防止系統出現過電壓，在系統發生過電壓時閉鎖有源濾波器輸出，同時有相應的告警。

溫度保護：包括芯片溫度過熱保護功能；當內部溫度超過預定值時，閉鎖有源濾波器輸出，并發出告警。

7.可進行啟動、終止和重啟濾波器；測量、分析、記錄各種參數；對濾波器進行設定；監測濾波器的負荷和故障記錄；提供濾波器各種表示信息；具有故障紀錄功能。

8.有源濾波器充分考慮到設備的散熱和環境污染問題，模塊內部隔離風道設計，前進風后出風，風機采用行業一線品牌，電路板標準三防漆噴涂。

9.監測以下參數（包括但不限于以下內容）：

1）濾波能力（輸出諧波電流）

2）負載側及網側電流、電壓信息

3）電流畸變率、頻率等

液晶顯示：電網電壓、電流，各次諧波電流值、電壓畸變率、故障報警等信號。

CoEpo APF有源濾波器功能特性

1)濾波范圍：從第2到第50次諧波可選，可根據需要設定需要濾波的諧波次數和消除和諧波的目標值。

2)無功補償范圍1~（-1），容性感性無功雙向補償

3)響應時間≤10ms

4)裝置輸出每次諧波電流均可限幅，提高裝置利用率。

5)有源濾波器采用模塊化結構，當其中任一模塊發生故障時，不影響其他模塊的正常運行，保證裝置運行的可靠性，并可方便地通過增加功率模塊實現在原柜內擴容。

6)濾波能力：＞95%。

7)有源濾波裝置的IGBT功率變換模塊電路采用三電平拓?fù)浣Y(jié)構，主電路采用國際著名品牌的IGBT器件，能自動根據電網運行方式的變化和負載的波動調整輸出，以抵消電網中的諧波。

8)過電流限制：采用可靠的限流控制環節，當系統中的諧波電流大于有源濾波器的治理能力時，濾波器能在自己的額定容量范圍內最大限度的對諧波進行補償，維持正常工作，不會出現過載燒毀等故障。

9)控制器采用軍工級FPGA芯片，片內雙核DSP芯片，計算能力遠高于傳統的DSP芯片，且具有軍工級抗干擾能力，不會出現控制器死機故障，可靠性高。

10)有源濾波器輸入端設置可靠的雷擊浪涌保護裝置，在操作過電壓發生時，保護裝置起到保護作用，不損壞設備。有源濾波器自身的控制裝置也設置了防浪涌的措施，通過抗干擾試驗。

11)控制算法采用具有自適應能力的頻域篩選矢量補償算法，使裝置補償效果更好，成熟穩定可靠性更高。

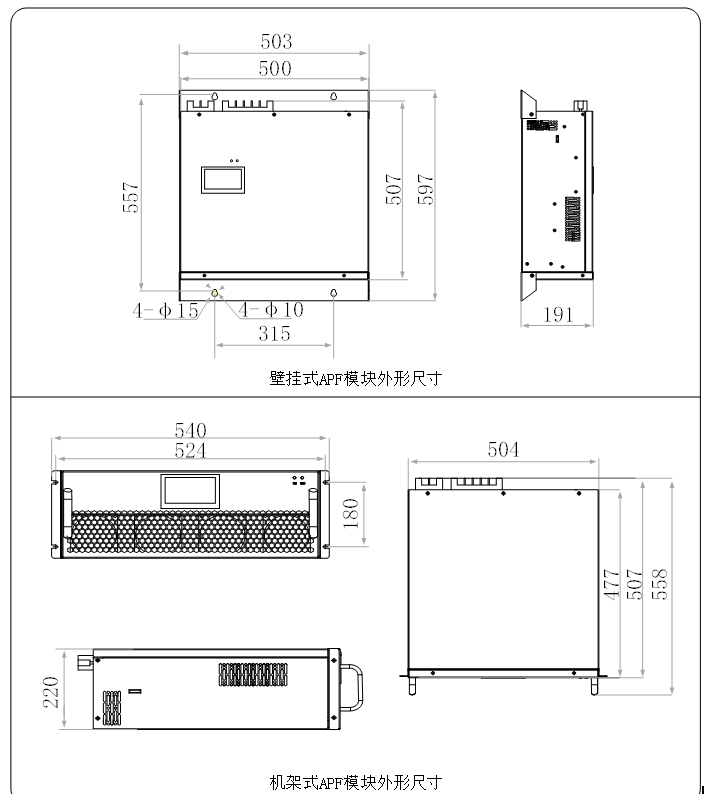

設備外形尺寸

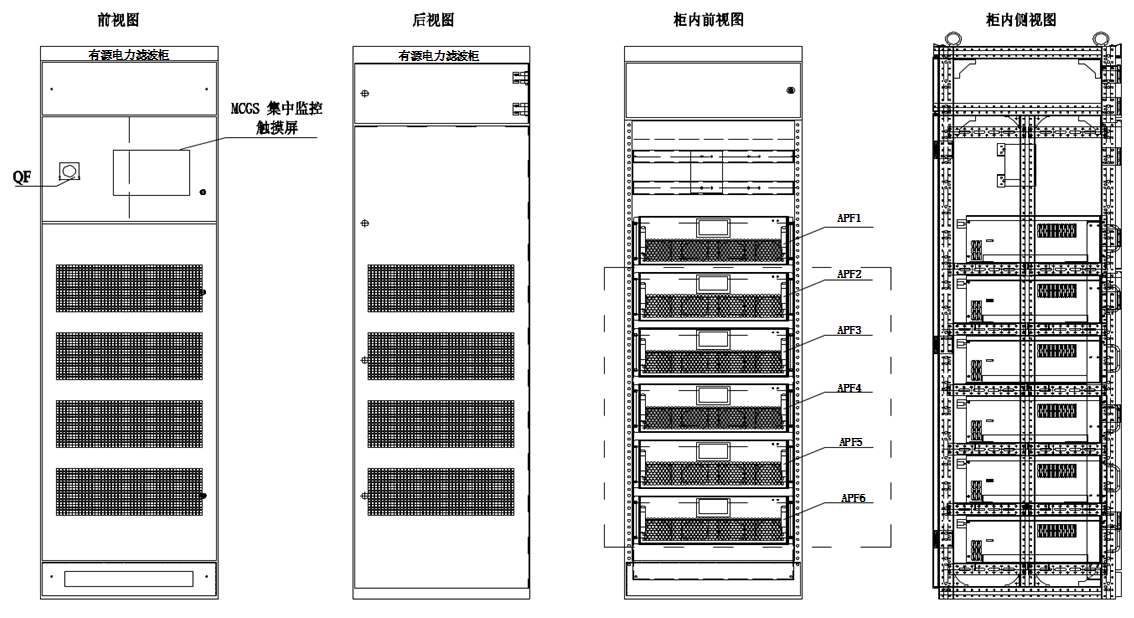

設備組柜示意圖
